Как это работает

Программа проводит оператора через четыре шага. У каждого шага есть понятная цель, подсказки и проверки – от загрузки чертежей до экспорта для станка.

1

Детали

Импортируйте файлы DXF, SVG или LightBurn либо нарисуйте деталь и задайте количество, поворот, отражение и приоритет.

  • Импортируйте файлы или целые папки, перетащите их в окно, нарисуйте деталь в 2D CAD или добавьте стандартные детали без чертежа
  • Количество, поворот, отражение и приоритет прямо в строке; групповые изменения отмеченных деталей
  • Предпросмотр, свойства (материал, толщина) и проблемы импорта рядом со списком
  • Каждая деталь запоминает свой заказ (папку) для последующих отчётов

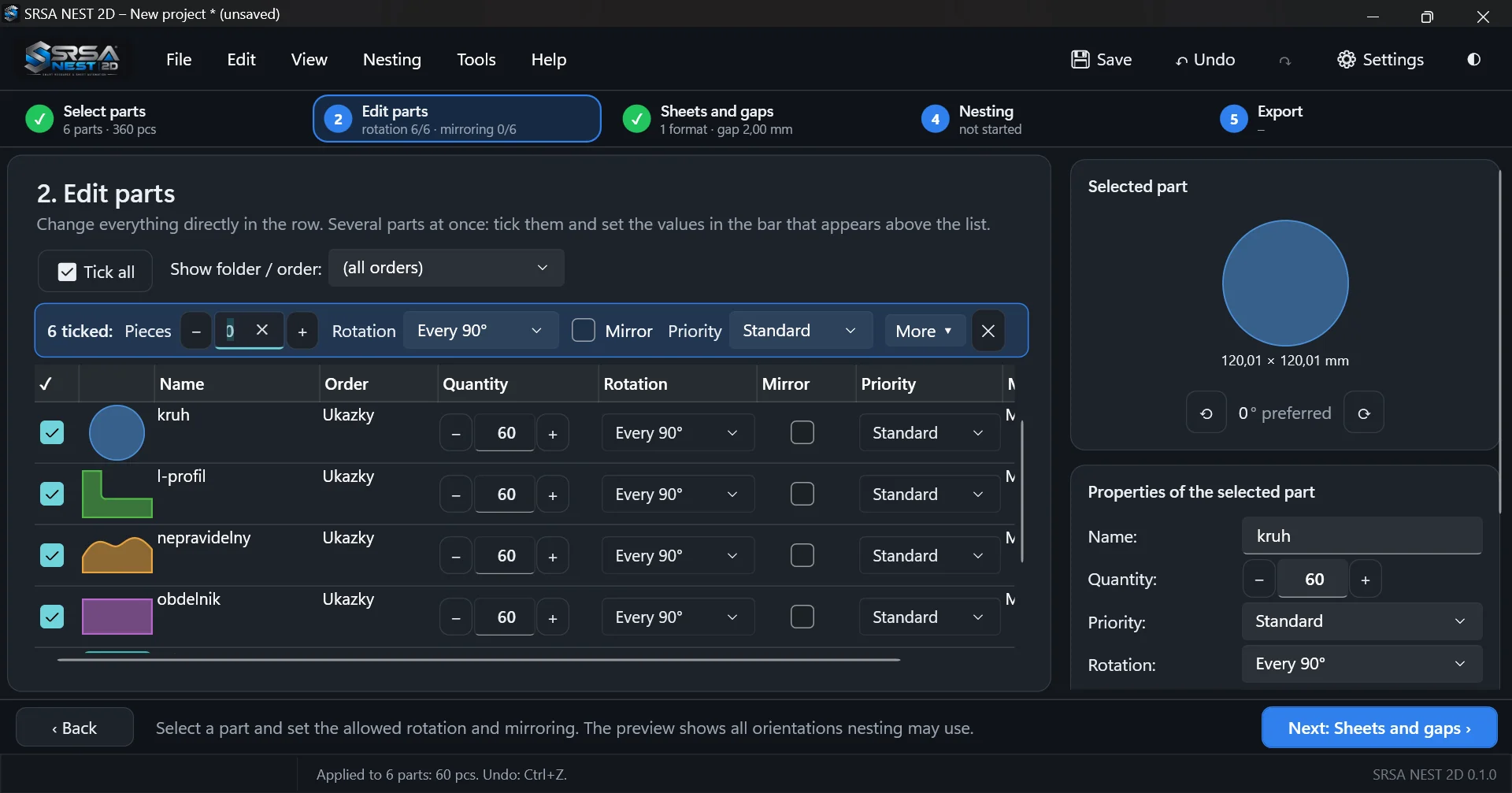

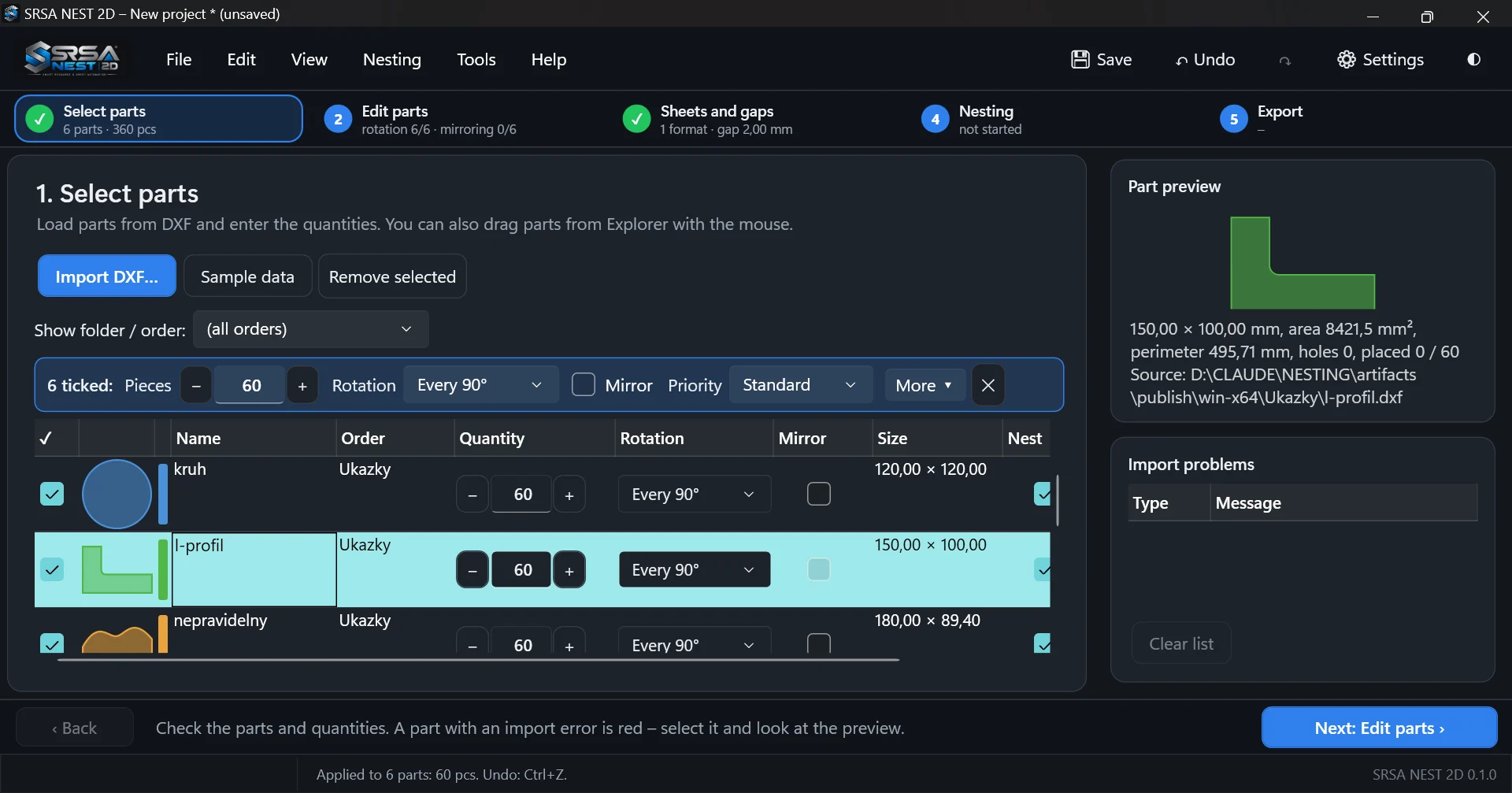

Part list imported from DXF with quantities, rotation, mirroring, priority and a preview of the selected part
2

Листы и зазоры

Выберите форматы листов и остатки со склада, задайте толщину, зазор и поле.

  • Стандартные размеры листов одним щелчком, любой свой размер, остатки любой формы из DXF
  • Доступное количество и приоритет для каждого листа; постоянный склад по толщине
  • Предустановки толщины задают поле, зазор и технологию резки сразу
  • Зазор, поле и резка по общей линии (по желанию) с мгновенной оценкой нужного числа листов

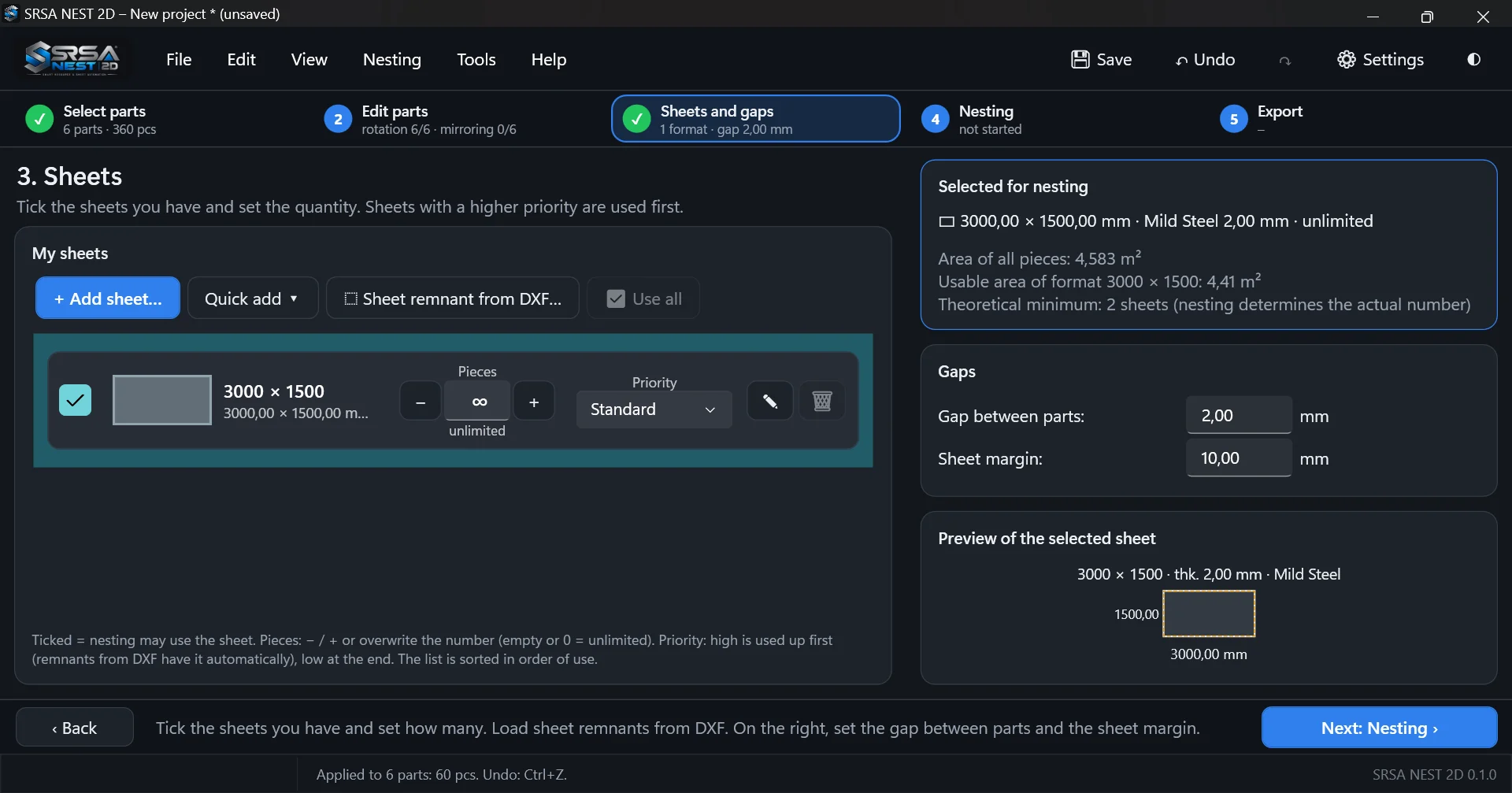

Sheet formats with quantities and priorities, sheet thickness with technology preset, gap between parts and sheet margin
3

Раскрой

Запустите автоматический раскрой и доработайте результат вручную.

  • Ограничение времени или расчёт без ограничения, остановка в любой момент с сохранением лучшей раскладки
  • Живой предпросмотр всех листов и график хода расчёта
  • Доработка одного листа или всех листов
  • Ручное перемещение, поворот, блокировка, перемычки и проверка столкновений

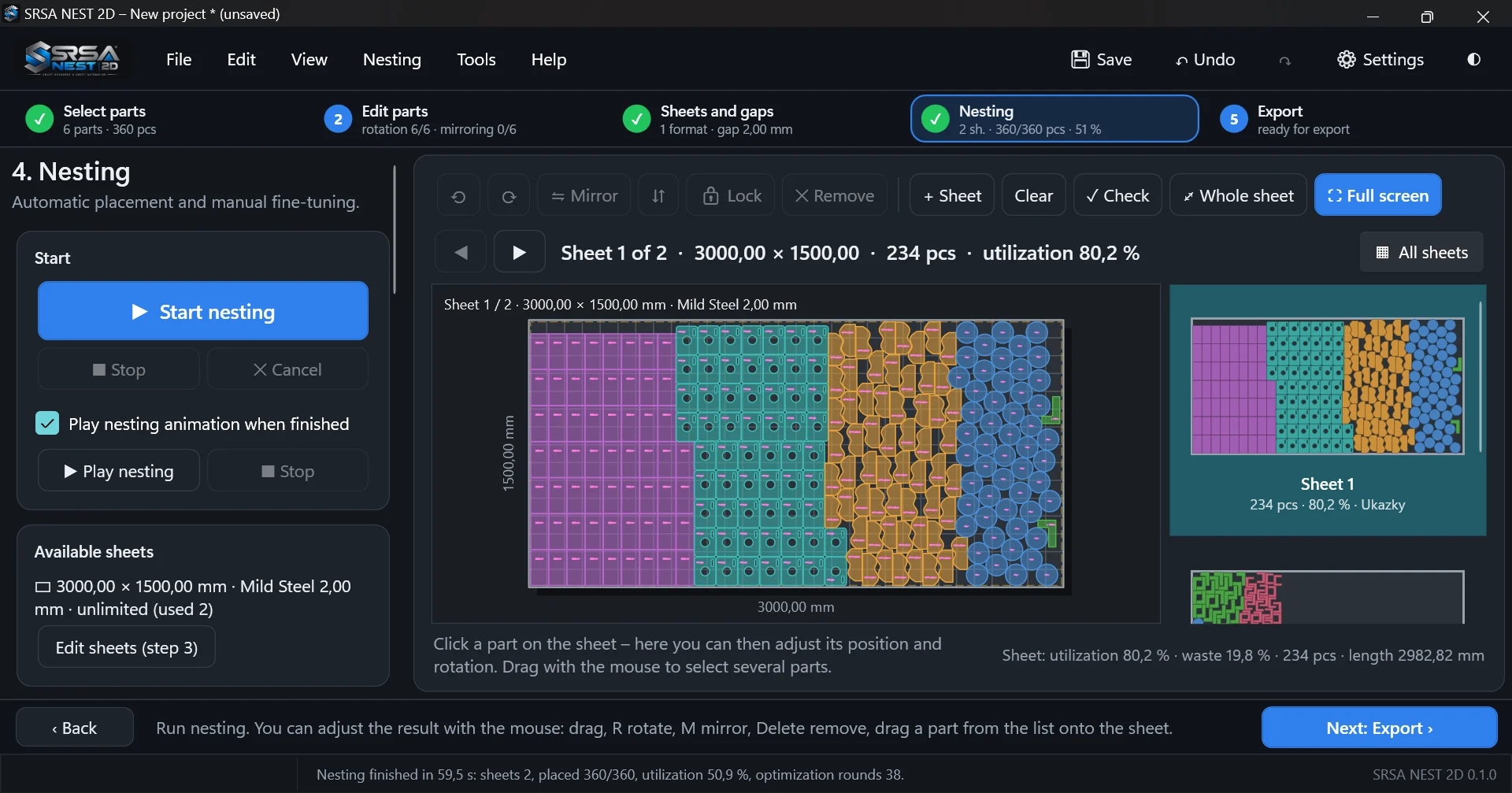

True-shape nesting of 970 sheet metal parts in progress: live utilization graph and previews of all sheets
4

Экспорт

Экспорт для станка – DXF, SVG, LightBurn, CypCut или G-код – печать отчёта, сохранение остатков.

  • DXF, SVG, LightBurn, чертёж CypCut с технологией резки или G-код для выбранных листов
  • Отчёт для цеха для печати или в PDF и CSV для Excel
  • Оценка времени и стоимости резки
  • Сохранение остатков на склад и проекта для последующих изменений

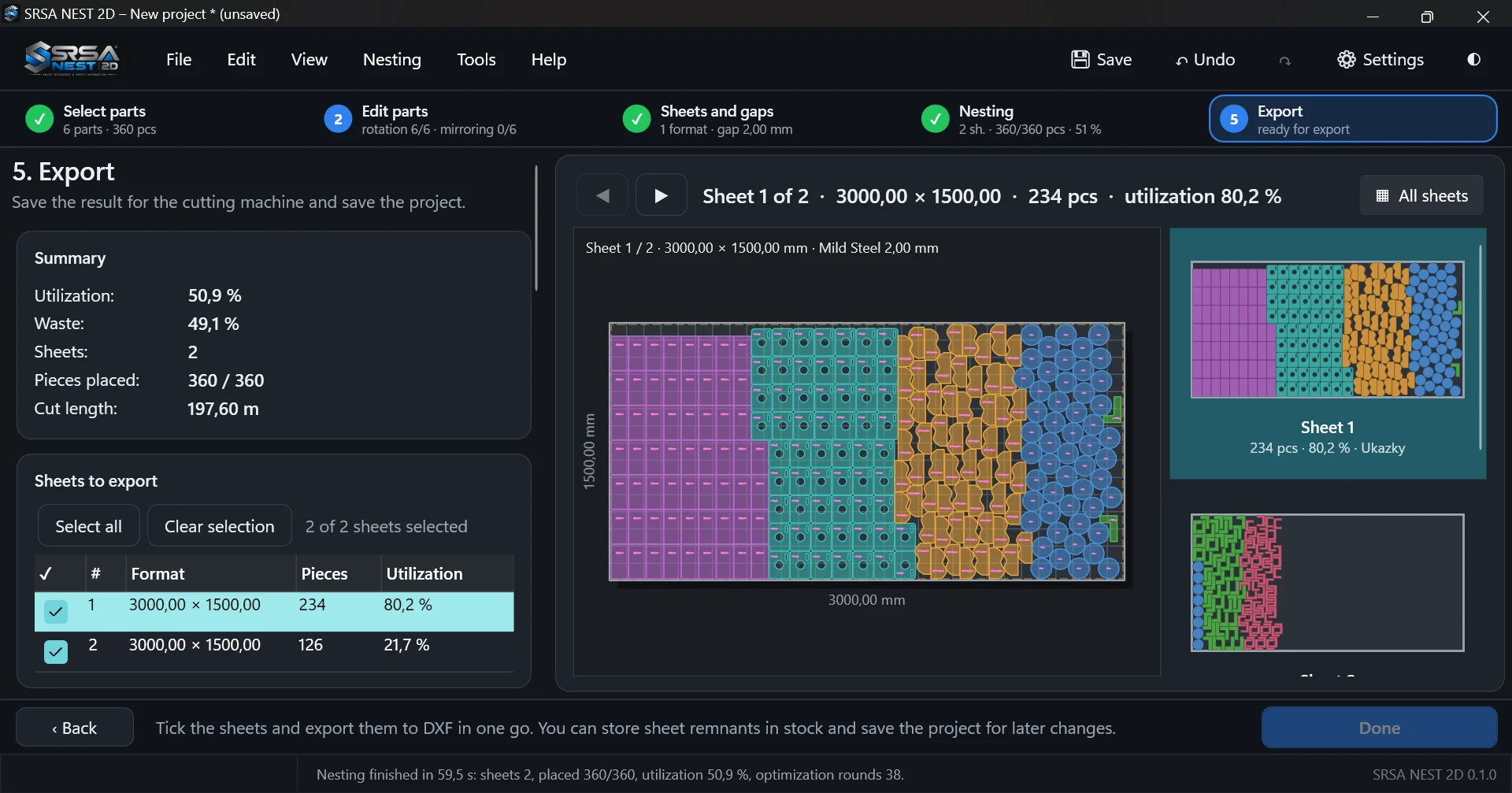

Export of nested sheets to DXF or CypCut, sheet remnant line and remnants to stock

Что происходит на шаге раскроя

Краткий взгляд «под капот» для технологов.

Реальные формы

Для каждой пары деталей и ориентаций программа вычисляет No-Fit Polygon – точную область, где одну деталь нельзя разместить рядом с другой. Поэтому размещение следует реальному контуру, включая отверстия.

Конструирование и оптимизация

Быстрая эвристика раскладывает детали на листе от левого нижнего угла. Затем оптимизация пробует другие порядки и ориентации деталей и принимает раскладку, только если она требует меньше листов или меньшей длины листа.

Надёжный результат

Дуги аппроксимируются так, чтобы деталь никогда не была меньше, чем на чертеже, а итоговая раскладка перед экспортом проверяется на столкновения, зазоры и поля по реальной геометрии.

Что такое раскрой? →

Попробуйте SRSANEST на своих чертежах

Скачайте программу, импортируйте DXF-файлы вашего производства и сравните использование листа с вашим текущим процессом.
